Ο Τροχός Τοπογράφου (τροχός μέτρησης, τροχός μέτρησης
απόστασης) είναι γνωστός με πολλά ονόματα. Σπρώχνεται από το
άτομο που μετρά κατά μήκος της διαδρομής που πρόκειται να
μετρηθεί. Ο τροχός επαφής ωθείται κατά μήκος του εδάφους και
περιστρέφεται σε καλή επαφη καθώς η απόσταση καλύπτεται.
Καθώς περιστρέφεται, μια συσκευή μετράει τον αριθμό των
στροφών που πραγματοποιεί ο τροχός και στη συνέχεια υπολογίζει
την απόσταση που διανύθηκε πολλαπλασιάζοντας τον αριθμό των
στροφών με την περιφέρεια του τροχού. Η απόσταση που
προκύπτει εμφανίζεται στη συνέχεια σε μια οθόνη. Το πλεονέκτημα
αυτής της μεθόδου είναι ότι είναι πολύ απλή και λειτουργική και
μπορεί εύκολα να μετρήσει το μήκος των καμπύλων επιφανειών και
τόξων. Ωστόσο, δεν είναι πάντα δυνατό για τον χειριστή να διατηρεί
σωστή επαφή με τη γραμμή και μπορεί να υπάρχουν σφάλματα
δεδομένων εάν η επιφάνεια είναι ανώμαλη ή εάν ο τροχός δεν
περιστρέφεται λόγω τριβής με το έδαφος (όπως
σε μια ολισθηρή επιφάνεια).

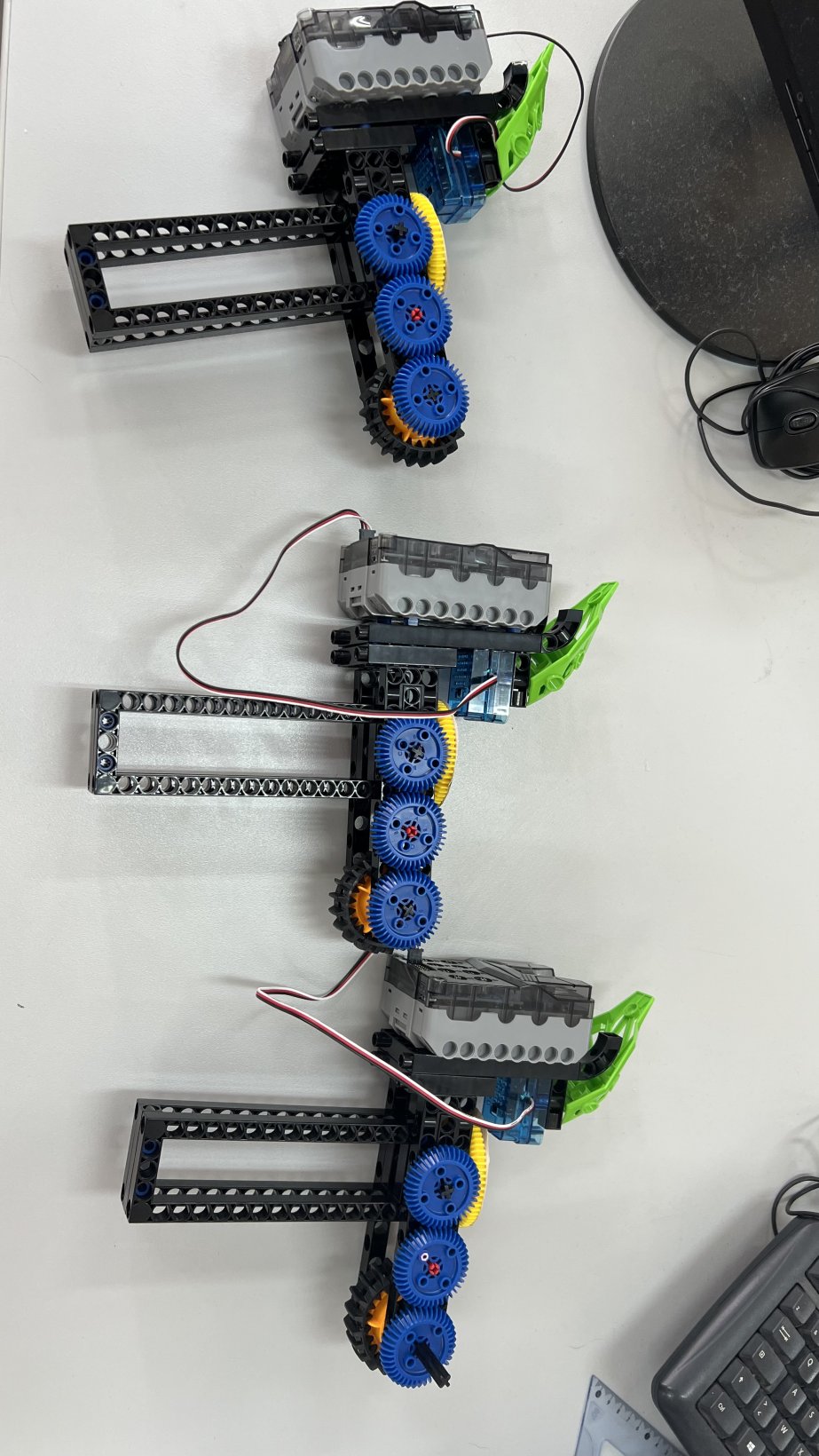

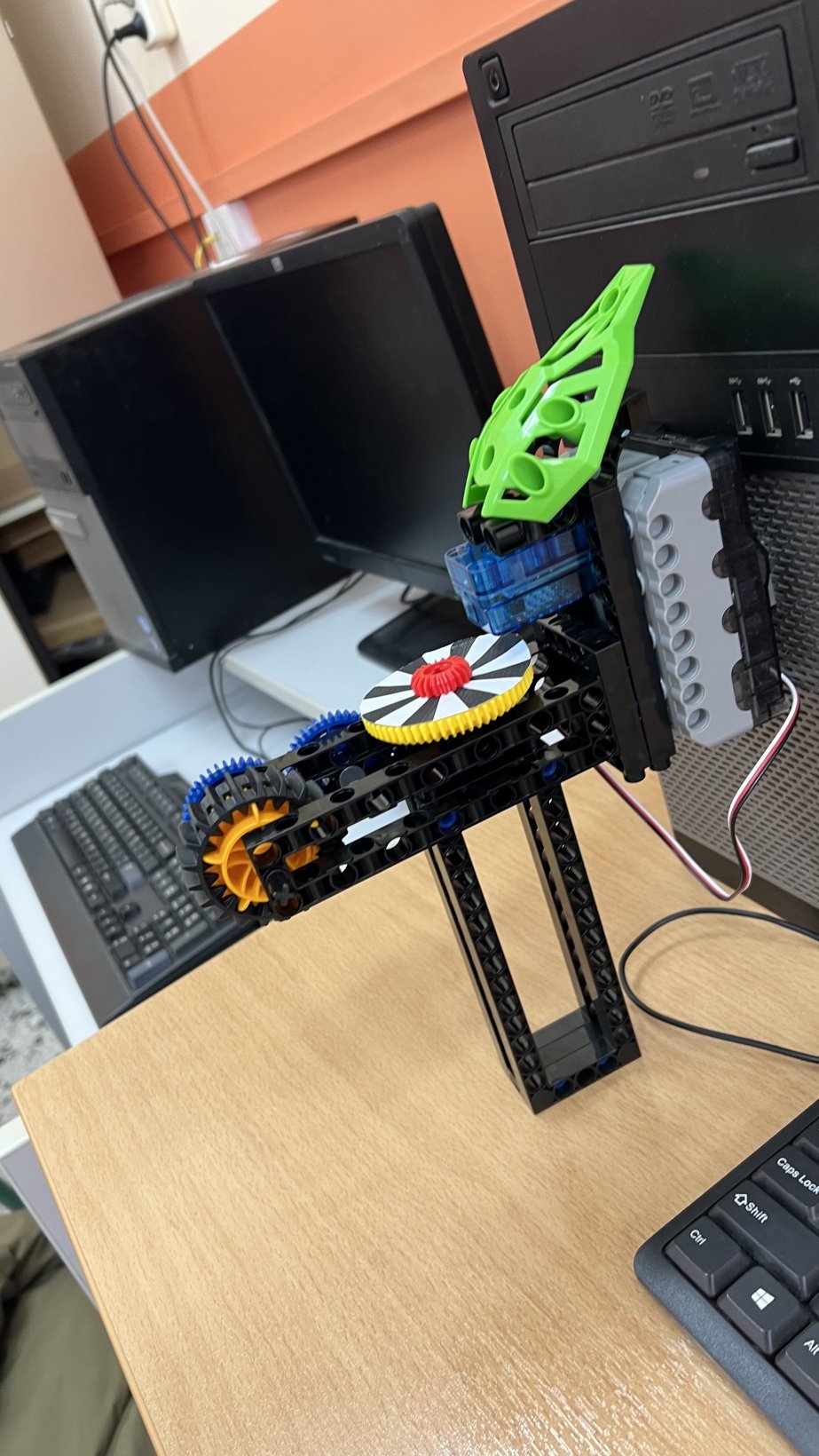

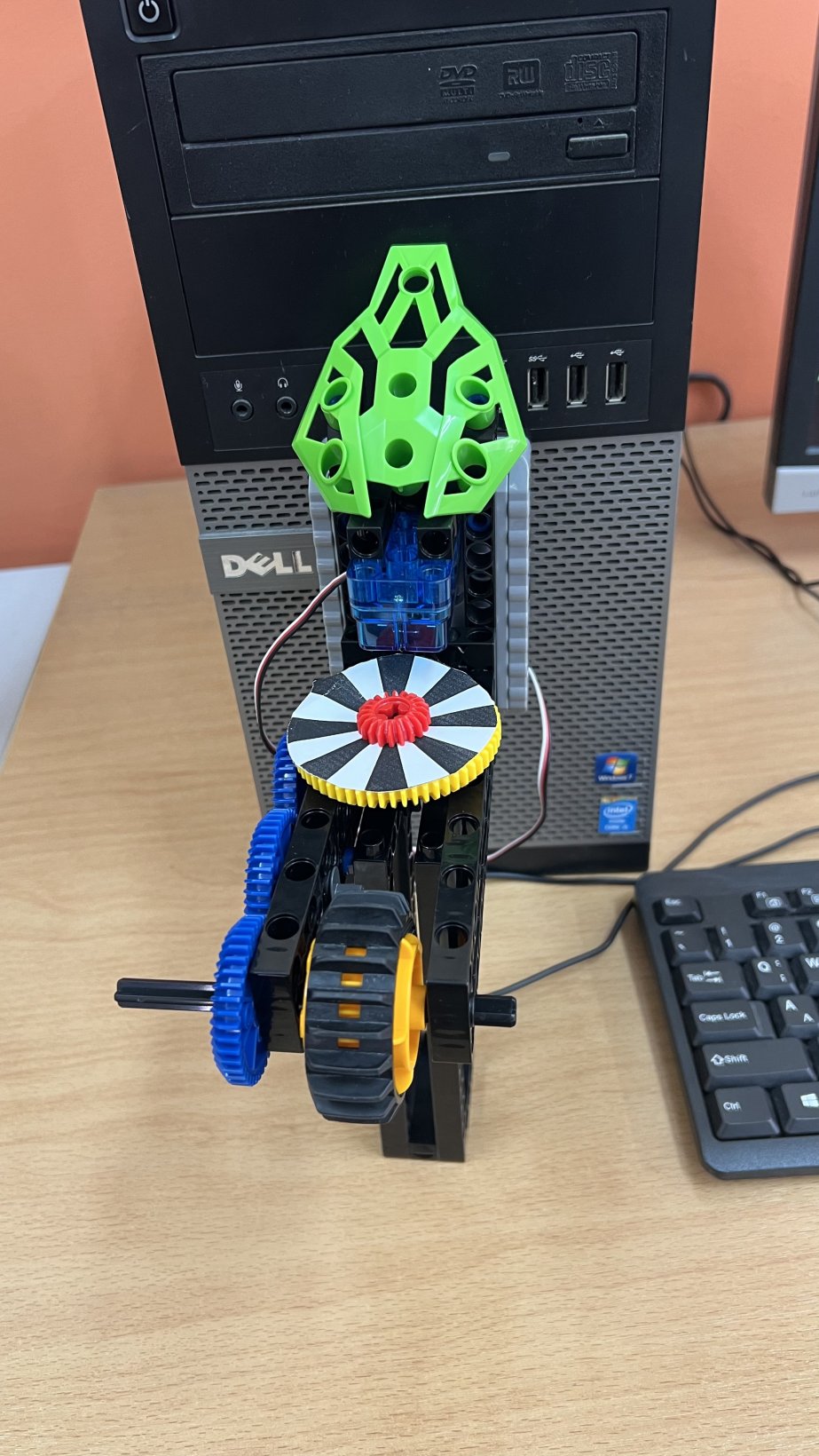

Ο τροχός μέτρησης αυτού του μαθήματος χρησιμοποιεί ένα γρανάζι για να μετατρέψει την κατακόρυφη
περιστροφή του τροχού σε οριζόντια περιστροφή. Στη συνέχεια, ένας αισθητήρας υπερύθρων
χρησιμοποιείται για να ανιχνεύσει ένα κομμάτι χαρτί ή κάρτα με εναλλασσόμενες ασπρόμαυρες λωρίδες. Από
αυτό υπολογίζει το μήκος σε εκατοστά και το εμφανίζει στον πίνακα micro:bit 5 × 5.
Οι χρήστες μπορούν να επιλέξουν να εμφανίσουν την αθροιστικά μετρούμενη απόσταση μέσω ενός
προγράμματος ή να εισαγάγουν την απόσταση που θα μετρηθεί εκ των προτέρων, οπότε το
micro:bit θα μετρήσει αντίστροφα μέχρι το μηδέν και θα ηχήσει συναγερμός.
